HPF2050　短波受信用 ハイパスフィルター

---

製品概要　HPF2050

HPF2050 は受信用のRFフィルターです。 本製品は、カットオフ周波数を約2000kHzで設計した高次ハイパスフィルタで、小型軽量ながら急峻な周波数特性と大きな減衰量を実現、短波帯受信や広帯域受信の際に影響を及ぼすことのある強力な中波帯以下の信号を大幅に減衰させることができます。

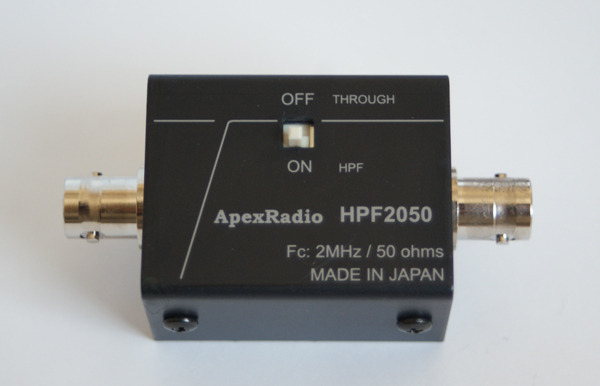

上面スイッチによってスルー機能(フィルタせずに通過)を組み込んでありますので、ご使用状況によって同軸ケーブルをつなぎ替えることなく、フィルター入切を行うことが可能です。

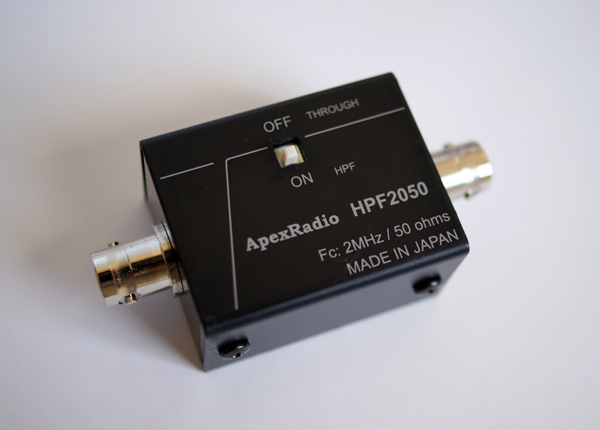

コンパクト(約45x35x25mm)で堅牢な金属ケース納められながら、急峻な特性で十分な減衰量を発揮します。　 強力な中波放送帯の影響を軽減させ、構築される受信システムのフロントエンド特性の向上のための付属機器としてもご利用いただけます。

★　このフィルターは受信専用です

型式名	HPF2050
カットオフ周波数	約2000kHz
インピーダンス	50Ω
入出力コネクター	BNC-J x2

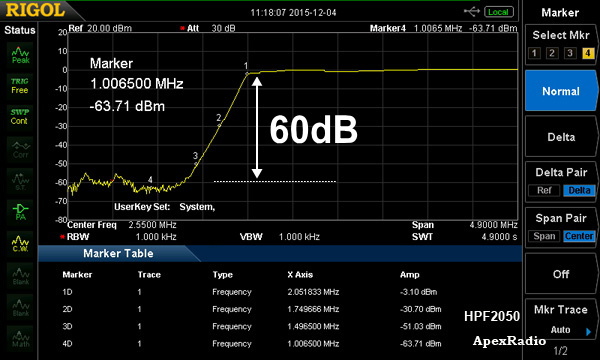

減衰量 (typ.)	50dB @ 1500kHz 60dB @ 1000kHz
挿入損失	2dB
ケース寸法	約　45 x 35 x 25 mm
重量	約 50 g.
標準価格	8,700円　(税込 9,570円)
JANコード	4573533000107
参考資料	HPF2050 取扱説明　(PDF)

弊社製の屋外受信アンテナ　303WA-2　などからの信号のうち、中波(AM)放送帯以下の信号を大幅に減衰、 アンテナ入力に同調回路を持たない受信機や広帯域受信機などに接続する場合でも、強力な中波帯の影響を大きく軽減することができます。

★　中波オバケ (2421kHz, 2457kHz)対策の例　



本製品は中波帯信号から受ける受信システムのフロントエンド特性を改善。屋外アンテナなどで短波帯受信の際、目的外信号となる強力な中波放送波の影響を軽減して、より快適な短波受信環境を整えるハイパスフィルターが　HPF2050 です。

---
