IT5050 アイソレーショントランス

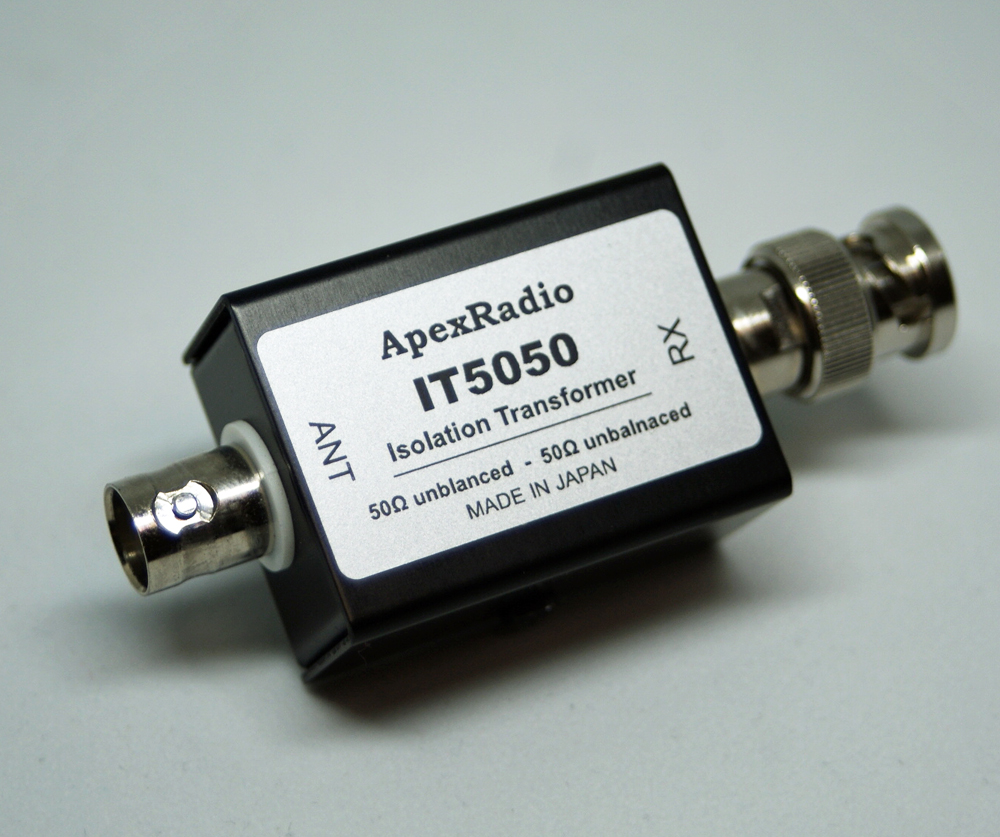

IT5050

製品概要 IT5050

IT5050 は、優れた広帯域特性を備えた受信専用のガルバニックアイソレーショントランスです。
アンテナと受信機の間に接続することで、人工的な受信ノイズを減衰させ受信状態を改善することができます。 本製品は広帯域に対応する受信機でも中波から短波帯以下の周波数帯からVHF-UHF 航空無線やデジタル無線帯などの高い受信周波数に移動しても、受信機に接続したまま使用できる実用的なメリットを備えています。

・受信機とアンテナの間に接続して使用します(電源は不要)
・30kHz-1000MHzの広帯域で実用できます。
・受信機とアンテナを電気的に絶縁、アンテナに誘導される静電気から受信機を保護する効果も期待できます。

型式名  IT5050
 コネクター BNCJ(アンテナ側) - BNCP(受信機側)
 機能 絶縁トランス
 周波数範囲 30kHz - 1000MHz
 インピーダンス 50Ω 不平衡
 ケース寸法  約 40 x 30 x 20 mm
(コネクタ含む : 75x30x20mm)
 重量 約 45 g.
 標準価格  4,900円 (税込 5,390円)
 JANコード 4573533000213
 参考資料 IT5050 説明書 (PDF)

※受信環境、ご使用状況によってりノイズ低減効果が変わります。
※IT5050は非常に優れた広帯域特性を有していますが小さな信号減衰はあります。ノイズ改善効果が見られない環境下では本製品を挿入しないほうが好結果を得る場合があります。
※アンテナで誘導、飛来してくる(グラウンドループに関わらない)ノイズは減衰しません。
※本製品は受信専用です。送信には使用できません。

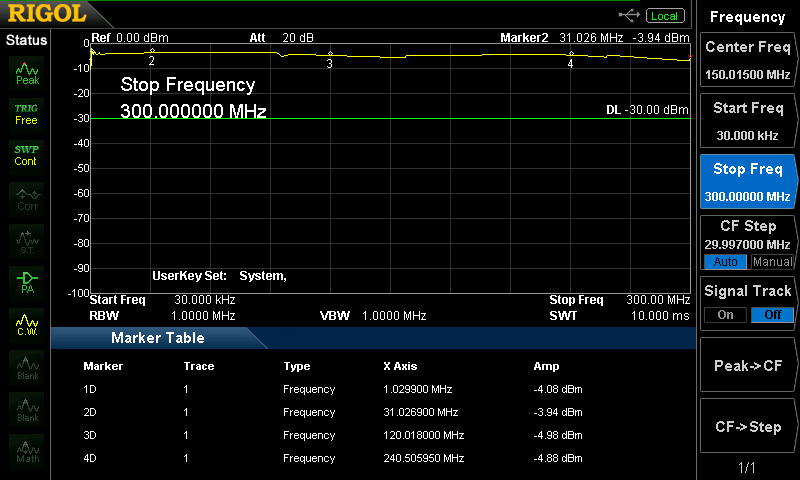

【IT5050 周波数特性例 30kHz-300MHz】
IT5050 周波数特性

【IT5050 周波数特性例 30kHz-1000MHz】
IT5050 周波数特性

高層住宅など、大地に対して良好な設置環境を得にくい多くの環境での受信機(特に PC で制御する SDR)では、受信機側(PC 側)とアンテナ基部ではわずかながら接地電位(グランド電位)に差があることがあります。

接地電位の差はアンテナからの同軸ケーブルを介してアンテナと受信機(PC)の間にグラウンドループを形成します。グラウンドに PC電源(特にスイッチング電源)からのノイズや他の電気機器からのノイズが重畳され受信機のノイズ・フロアを高くし、本来受信可能な目的信号がブロックされてしまうことがあります。IT5050では、グラウンドループを遮断、ノーマルモードの信号だけを受信機に導くためのガルバニックアイソレーショントランスです。

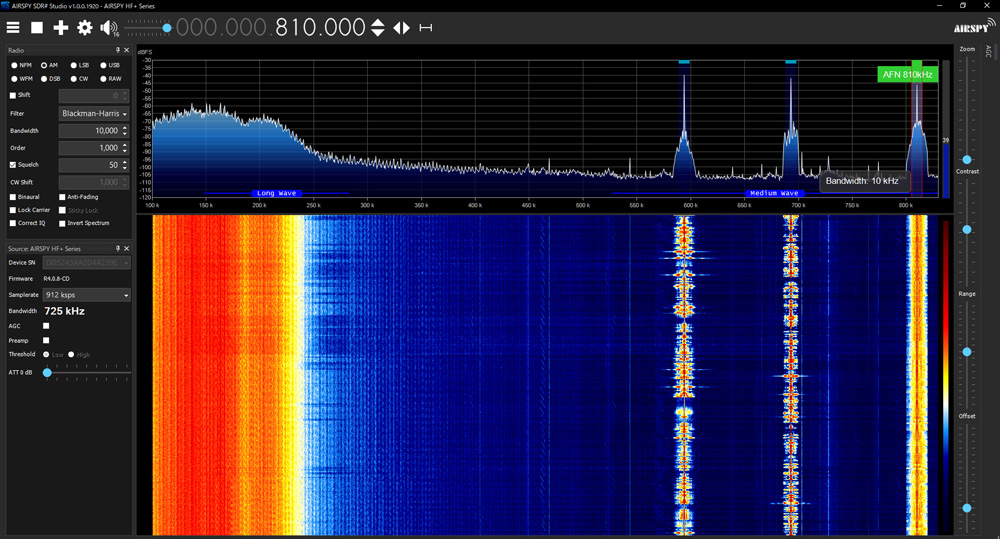

【IT5050 なし LW-MW AIRSPY HF+ DISCOVERY にて ANT: 303WA-2】
AIRSPY IT5050 なし LW-MW

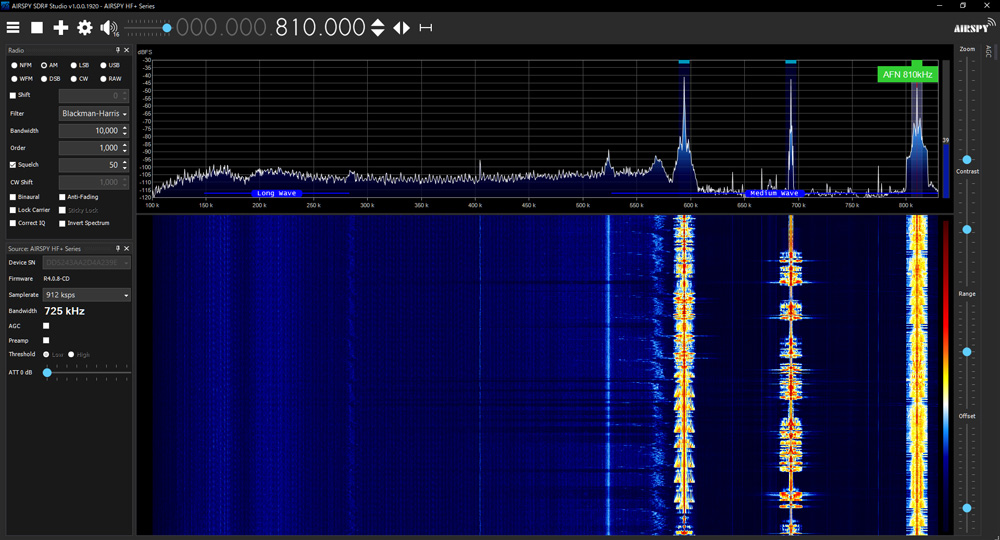

【IT5050 挿入 LW-MW AIRSPY HF+ DISCOVERY にて ANT: 303WA-2】
AIRSPY IT5050 あり LW-MW

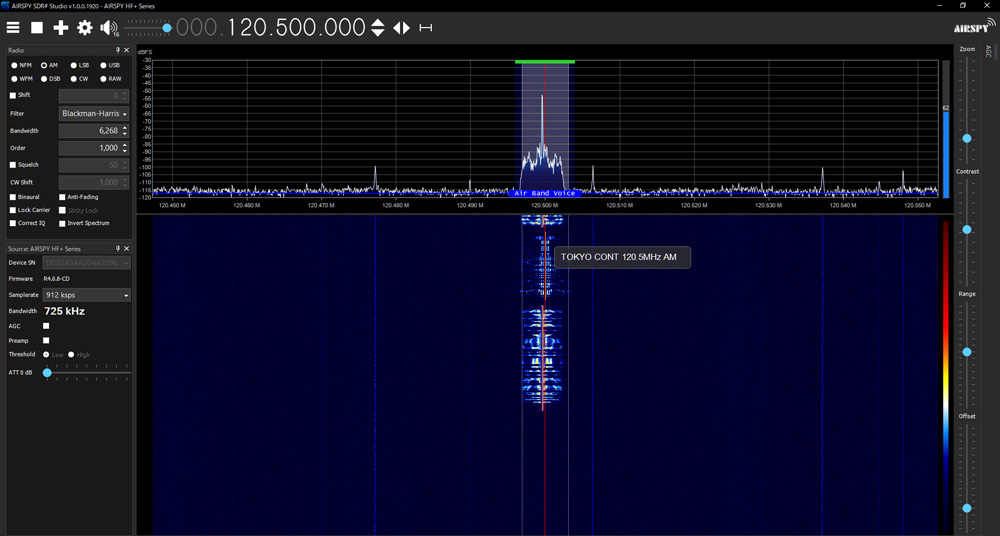

【IT5050 なし VHF ATC AIRSPY HF+ DISCOVERY にて ANT: 713G-DA】

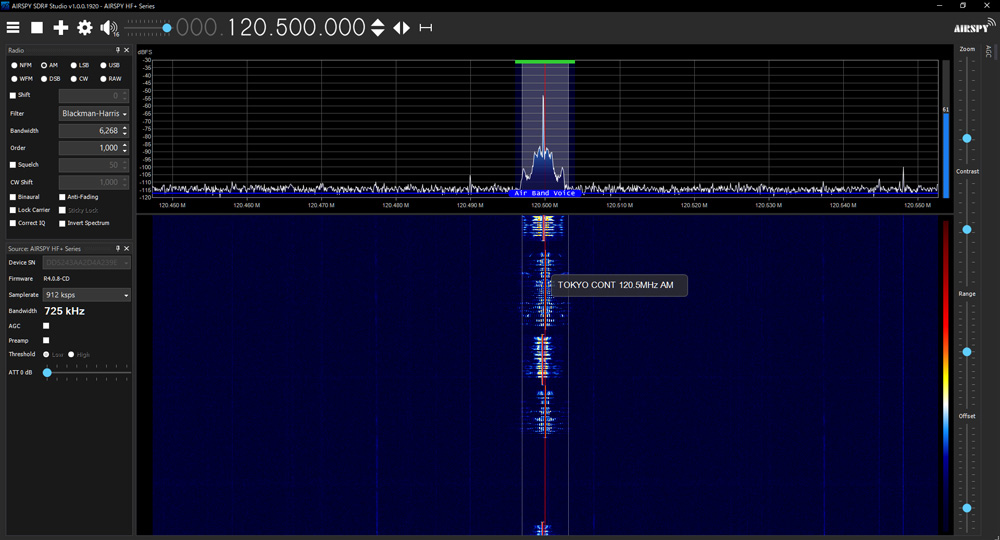

【IT5050 挿入 VHF ATC AIRSPY HF+ DISCOVERY にて ANT: 713G-DA】
IT5050  ATC


IT5050

IT5050

【IT5050 装着例 AR-DV10 デジタルレシーバー】
IT5050  AR-DV10装着例

【IT5050 装着例 35GR 広帯域受信機】
IT5050 装着例

【IT5050 装着例 AR3000A  広帯域受信機】
IT5050_AR3000A
